System używa RFID do parowania i Bluetooth 5.0 do transmisji, a na PCB pracują RF430 od TI oraz EM9304.
Czujnik działa przez 14 dni; rozebrany egzemplarz ma ostrze ok. 5,5 mm, czterowarstwową płytkę 0,5 mm i pamięć na kilka godzin pomiarów.

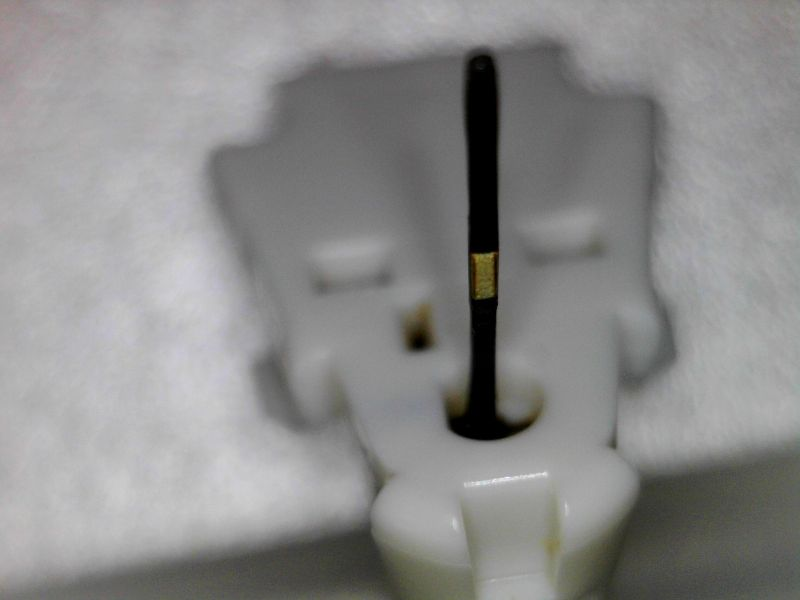

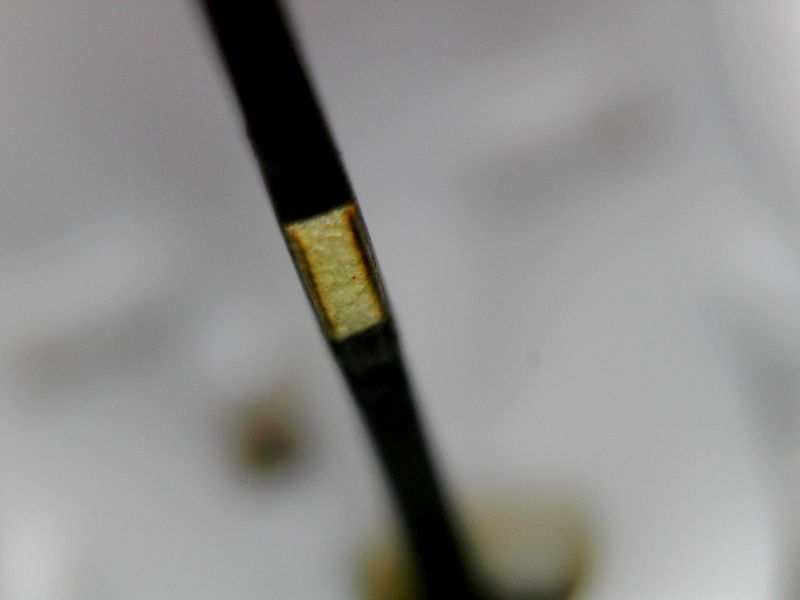

Od razu widać ostrze, długości ok. 5,5 mm wykonane z jakiegoś kompozytu. Widać też sam czujnik, długości 1 mm, zagłębiający się w ciało na 2 – 3 mm.
Czujnik wykorzystuje dwa typy komunikacji bezprzewodowej: RFID oraz Bluetooth 5.0.
Dane pobierane są do aplikacji w smartfonie – aby sparować urządzenia wykorzystywane jest RFID, które wymaga praktycznie przyłożenia telefonu do czujnika. Po sparowaniu dane przesyłane są wygodnie przez BT.

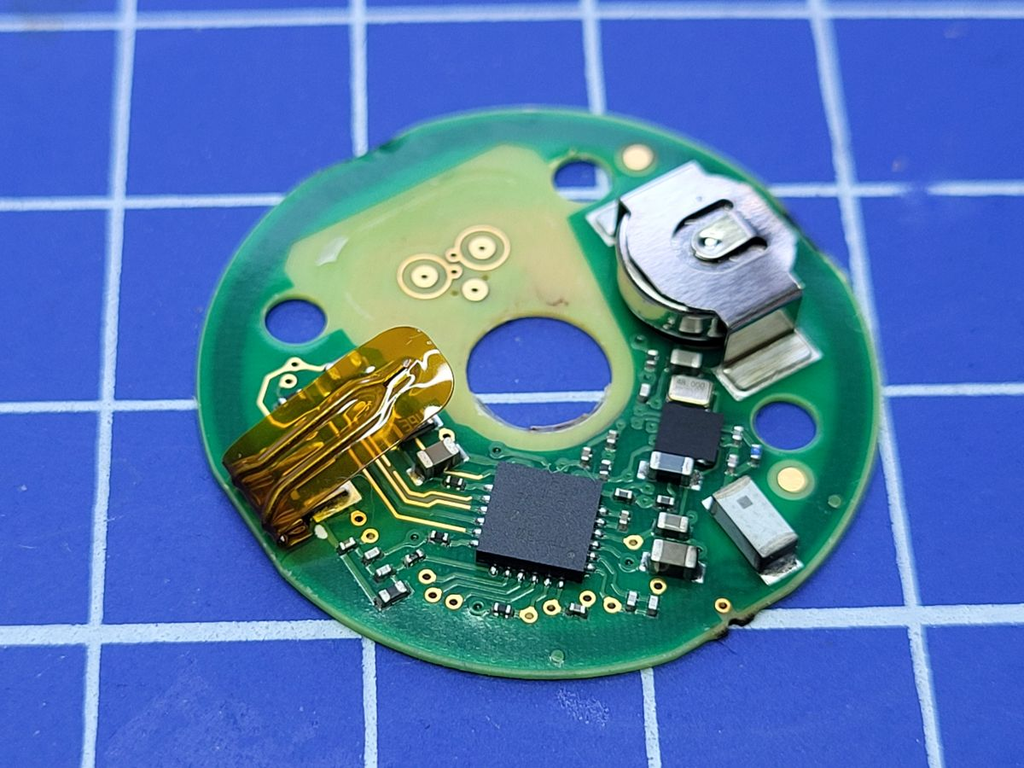

Na płytce można zauważyć oczywiście baterię, czujnik temperatury ciała, dwa układy scalone, antenę BT i trochę drobnicy. Antena RFID wykonana jest w postaci ścieżki okalającej kilkukrotnie całe PCB.
Większy układ scalony to RF430 od TI – jego centralną częścią jest 16 bitowy mikrokontroler MSP430 z odpowiednimi peryferiami – przetwornikiem ADC, kontrolerem RFID itp.
Mniejszy układ to EM9304 – kontroler Bluetooth 5.0.

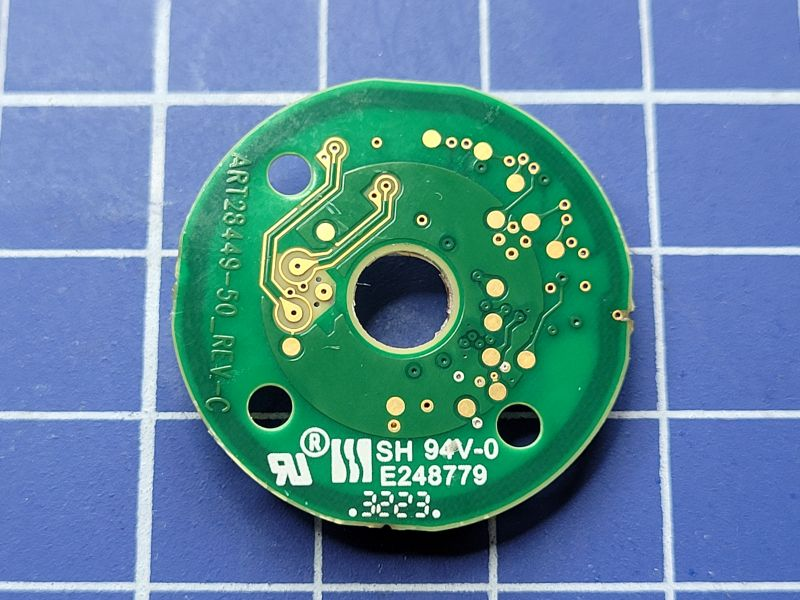

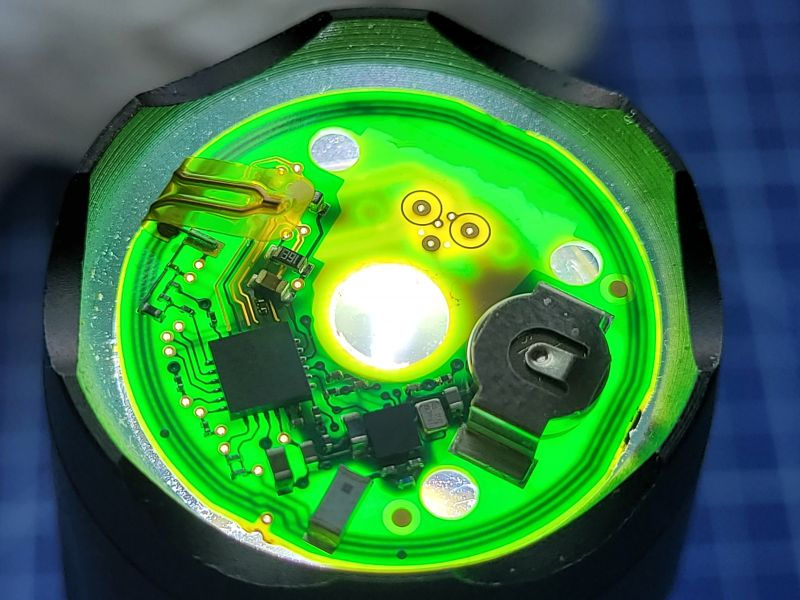

Płytka ma 0,5 milimetra grubości, ale jest czterowarstwowa.
